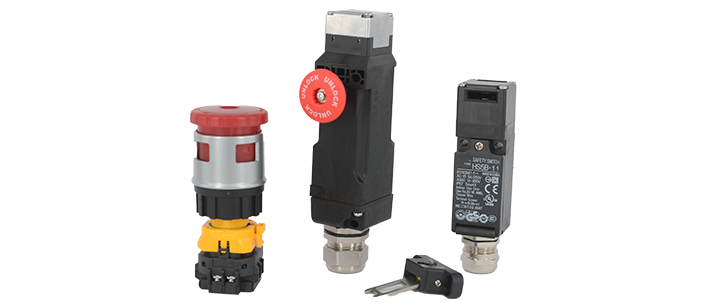

安全门锁
概述
在工业安全领域，当使用安全门、安全栅栏等安全装置对高温、机械伤害等危险区域进行防护时，往往在可以开启的部位使用安全门锁进行安全权限限制。
产品特性
- 停止对电磁圈的施加电压即可锁定/解锁
- 小型化设计，外形尺寸为35mm×40mm×127mm
- 锁定强度为1400N
- 带LED指示灯
- 接线为弹簧压接式端子台，可避免振动引起的接线松动。
- 具备2/4电路独立型、安全电路双重化型、背面锁定解除按钮
- 依照头部安装方向不同，执行元件有8种插入方式，可随机对应多种安装位置
应用行业
-
工程机械
-
机床制造
-
塑胶机械
-
汽车制造
-
包装机械
技术参数
| 对应标准 | EN ISO14119 GS-ET-19 (TUV) EN60947-5-1 (TUV) UL508 (UL Listing) CSA C22.2 No.14 (c-UL Listing) GB14048.5 (CCC) |
| 用途标准 | IEC60204-1/EN60204-1 |
| 类型以及编码化等级 | Type 2 互锁 装置 Low Level Coded (ISO14119) |
| 标准使用状态 | 使用环境温度：-25~+55℃（无结冰） 相对湿度：20~95%RH（无结露） 保存环境温度：-40~+80℃（无结冰） 使用环境：污染等级3 |
| 脉冲耐电压 | 2.5kV（LED、电磁圈与接地线间：0.5kV） |
| 绝缘电阻 | 带电与不带电部间：100MΩ以上（500V DC 兆欧表） 异极端子间：100MΩ以上（500V DC 兆欧表） |
| 触电保护等级 | Class II (IEC61140) |
| 保护等级 | IP67 (IEC60529) Type 4X Indoor Use Only |
| 抗冲击性 | 误动作：100m/s² 耐久性：1,000m/s² |
| 耐振动 | 误动作：10~55Hz 单振幅：0.35mm以上 耐久性：30Hz 单振幅：1.5mm以上 |
| 执行元件操作速度 | 0.05~1.0m/s |
| 直接开路动作行程 | 11.0mm以上（执行元件：SF LN-A2型） 12.0mm以上（执行元件：SF LN-A2B/L2/L2B型） 24.5mm以上（执行元件：SF LM-K3型） |
| 直接开路动作力 | 120N以上 |
| 锁定时的执行元件抗拉强度（注1） | Fzh=1,400N以上（GS-ET-19） |
| 切换频率 | 900次/小时 |
| 背面锁定解除按钮 | 3,000次以上 |
| 机械性使用寿命 | 2,000,000次以上（切换频率900次/小时，插拔执行元件，电磁圈动作） |
| 电气性使用寿命 | 100,000次以上（切换频率900次/小时） 2,000,000次以上（24V AC/DC、100mA） |
| 条件性短路电流 | 50A (250V)（注2） |
| 电缆 | 0.3mm²以上1.5mm²以下或AWG22以上AWG16以下的绞线或1根单线 |
| 重量（约） | 300g |
触电容量
| 额定绝缘电压（Ui） | 250V（注：LED、电磁圈与接地线间：30V） | ||||
| 额定通电电流（Ith） | 2.5A | ||||
| 额定使用电压（Ue） | 30V | 125V | 250V | ||
| 额定使用电流（Ie） | AC | 电阻性负载（AC-12） | - | 2.5A | 1.5A |
| 电感性负载（AC-15） | - | 1.5A | 0.75A | ||
| DC | 电阻性负载（DC-12） | 2.5A | 1.1A | 0.55A | |
| 电感性负载（DC-13） | 2.3A | 0.55A | 0.27A | ||
· 最小适用负载（参考值）= 3V AC/DC • 5 mA
（可使用范围取决于使用条件和负载类型）
* TUV认证额定值：AC-15 0.75A/250V、DC-13 2.3A/30V
CCC认证额定值：AC-15 0.75A/250V、DC-13 2.3A/30V
电磁圈单元
| 锁定机构 | 弹簧锁定型 / 电磁锁定型 |
| 额定使用电压 | 24V DC 100% duty cycle |
| 额定电流 | 200mA（初始值） |
| 线圈电阻 | 120Ω（at 20°C） |
| 动作电压 | 额定电压×85%以下（at 20°C） |
| 复位电压 | 额定电压×10%以上（at 20°C） |
| 最大连续施加电压 | 额定电压×110% |
| 最大连续施加时间 | 连续 |
| 绝缘等级 | Class F |
指示灯
| 额定使用电压 | 24V DC |
| 额定电流 | 10mA |
| 光源种类 | LED |
| 颜色 | G: 绿色 |
