不锈钢直线电机
概述

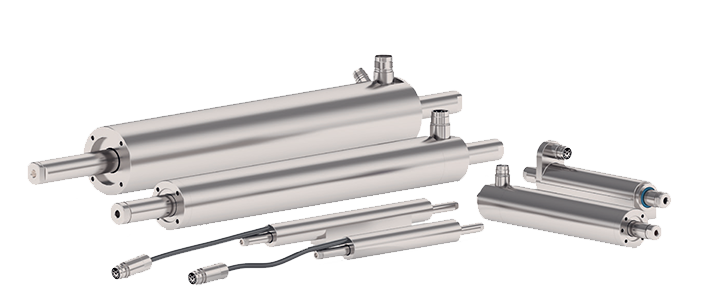

LinMot全系列产品均提供不锈钢版本。这些部件可确保符合最高级别的卫生标准。其中紧凑型直线电机、直线旋转电机、直线模组及夹具均由 EN 1.4404 / AISI 316不锈钢材质制造，专为严苛工况环境设计。
特征
-
卫生级设计
-
高耐化学腐蚀性
-
适配冲洗工况
-
完美契合食品与制药行业

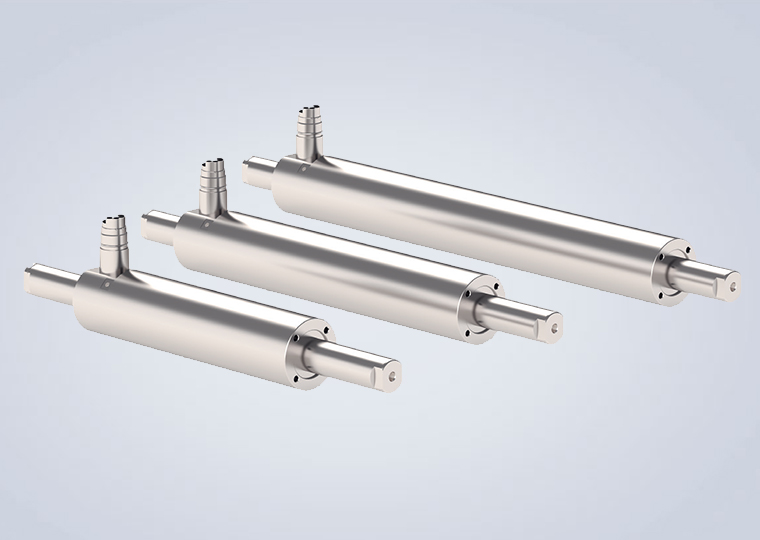

SSC 系列
该电机系列是标准型直线电机的不锈钢对应版本，提供多种常用尺寸规格及多项选配功能，特别适配食品加工与制药行业的应用需求。
作为量产款 P10-70 系列直线电机的不锈钢（SSC）版本，该系列产品兼具不锈钢产品线的核心优势与 70 系列电机的丰富功能。其采用经过市场验证的 3×400VAC 三相交流技术，搭配LinMot市电直驱伺服驱动器，可轻松集成至各类设备方案中。
产品型号

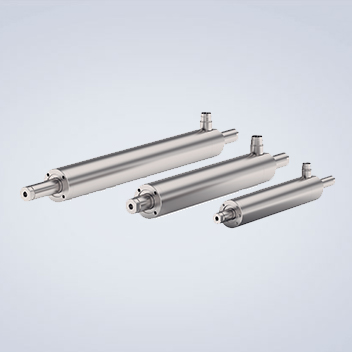

标准型
- 紧凑设计，集成流体冷却系统
- 全封装外壳结构
- 滑动轴承（符合FDA标准）可更换

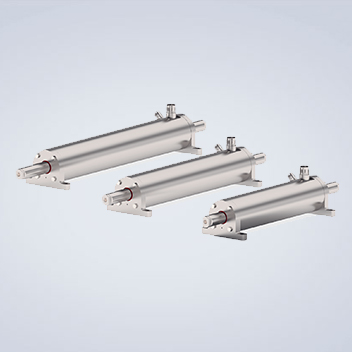

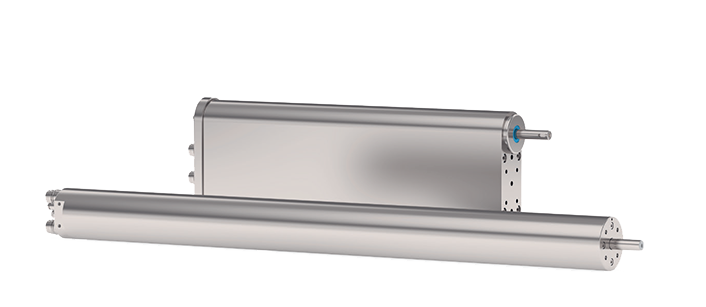

3x400VAC 大功率
- 3×400VAC 三相交流技术
- 选配集成水冷系统
- 可选灵活多样的控制方式
- 可通过专用安装法兰拓展适配场景
技术参数
| 系列 | 标准型 | 3x400VAC 大功率 |
| 最大行程 | 1070 mm | 1610 mm |
| 峰值力 | 210-721 N | 1120-2180 N |
| 标称推力 | 36-350 N | 115-710 N |
| 最大速度 | 4.7 m/s | 6.4 m/s |
| 可重复精度 | ±0.05 mm | ±0.05 mm |
| 定子长度 | 296-515 mm | 350-420 mm |
SSCP 系列
SSCP 系列不锈钢直线电机具备卓越的热性能，显著提升了持续推力与功率密度。电机采用智能化设计，在定子尺寸固定的前提下，可适配更大直径的滑杆，实现性能升级。
P01-23-SSCP 系列直线电机是不锈钢产品线中最纤细的型号。除基础款纯管状电机外，LinMot还提供集成安装法兰版本的电机，满足不同装配需求。该型号同样搭载LinMot成熟的编码器技术与单电缆技术，兼顾便捷性与可靠性。
产品型号

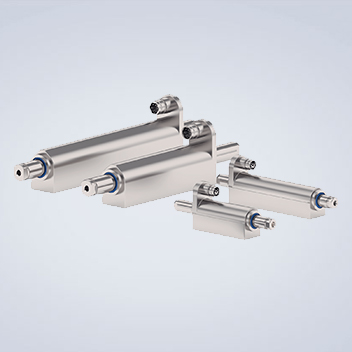

SSCP 电机功率强劲且结构紧凑
- 依靠高效技术，电机兼具紧凑型设计与卓越热性能
- 集成安装法兰，便捷装配，简化安装流程
- 单电缆技术，大幅降低布线与维护工作量
- 可选电缆出线及 IP67 连接器

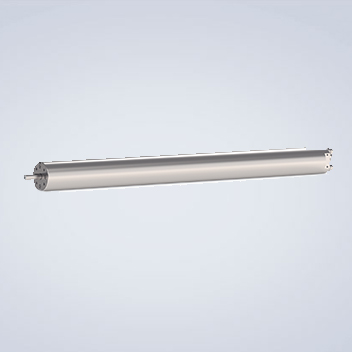

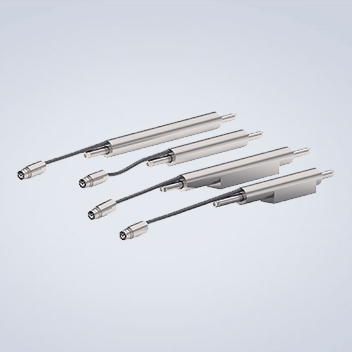

纤细型电机 超紧凑型
- 简约纤细型设计（每平方米可安装约1225 台电机）
- 可选带集成安装法兰或无安装法兰两种配置
- 高效清洁，能有效去除细菌及微生物
- 布线要求低，降低布线复杂度与维护成本
技术参数
| 系列 | SSCP |
| 最大行程 | 1455 mm |
| 峰值力 | 67-572 N |
| 标称推力 | 12-198 N |
| 最大速度 | 7.4 m/s |
| 可重复精度 | ±0.05 mm |
| 定子长度 | 120-317 mm |

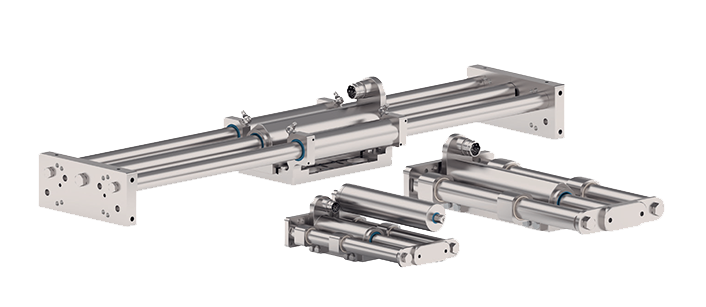

直线模组
SM01 直线模组是一套完整的驱动解决方案，其组成包括内置 LinMot 直线电机的直线导轨，及可选配的 MagSpring 垂直负载补偿部件。端板上的多种安装方式可适配不同应用场景。
与 SM01 直线模组相同，SM02 直线模组同样是一套完整的驱动解决方案，由直线导轨与 LinMot 直线电机组合构成。两个系列产品的区别在于，SM02 模组的导杆为固定设计，定子作为运动部件，可直接搭载负载。该模组专为长行程、高动态响应的运动场景而研发。
产品型号

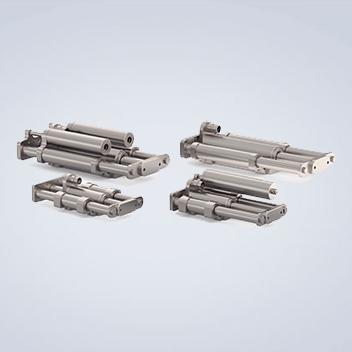

SM01模组 短行程模组
- 低摩擦运行，定位精准
- 可选配不锈钢材质的 MagSpring 恒力弹簧
- 专为在位清洗工艺（如CIP和SIP）优化设计
- 可配备滑动轴承或循环滚珠
- 轴承搭载电子铭牌，支持电机参数自动配置

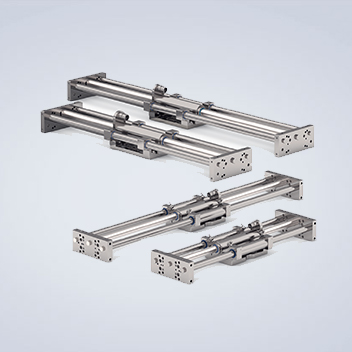

SM02模组长行程模组
- 采用 “定子运动”的设计，适配长行程、高动态响应的运动场景
- 专为龙门式结构应用场景设计
- 整机出厂，即装即用
- 专为在位清洗工艺（如CIP和SIP）进行优化设计
- 可配备滑动轴承或循环滚珠轴承
- 搭载电子铭牌，支持电机参数自动配置
技术参数
| 系列 | SM01模组 | SM02模组 |
| 最大行程 | 100-765 mm | 110-1010 mm |
| 峰值力 | 128-477 N | 255-572 N |
| 标称推力 | 26-172 N | 48-160 N |
| 最大速度 | 4.9 m/s | 3.9 m/s |

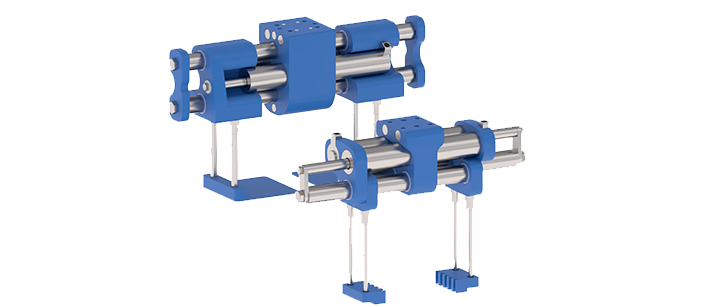

GM01/GM02夹爪

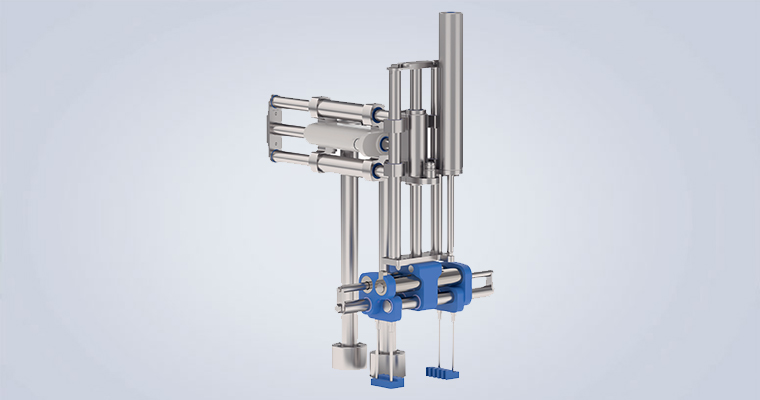

GM01/02 平行夹爪凭借便捷的连接方式与标准化的物料选型，成为 LinMot 不锈钢产品线的又一重要组成部分。搭配 SM01 与 SM02 导轨使用时，可由不锈钢材质（EN 1.4404 / AISI 316）构建一套完整取-放作业系统。该组合耐化学腐蚀性极强，即便在严苛工况下也能实现超长使用寿命。
精准抓取和移动
- 夹持物料有高度灵活的选择
- 采用轻量化材质（FDA 标准）
- 具备耐冲洗特性
- 防护等级高达 IP69
- 位置与夹持力调节自由度高
技术参数
| 系列 | GM01/GM02 |
| 打开/关闭行程最大范围 | ≤ 470 mm |
| 最大夹紧力 | 134-276 N |
| 夹爪最大速度 (关闭/打开) | 3.5 m/s |

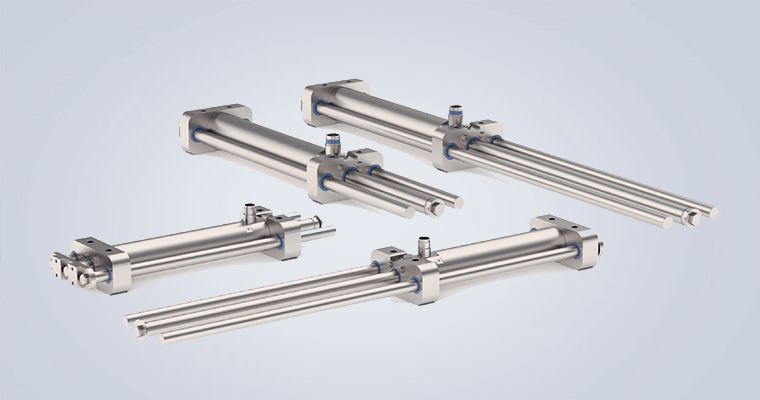

H01不锈钢直线导轨
H01 不锈钢导轨是紧凑型导轨部件，专为搭配使用间隙型导杆的LinMot P01-37-SSC 与 P01-48-SSC 系列电机而设计。该导轨由两个导向滑块、两根导向轴及一块负载安装板组成。
SSC系列电机配套导轨
- 紧凑型导轨（IP69K）适配带间隙转子的SSC电机
- 配备符合 FDA 认证标准的滑动轴承
- 导向轴采用硬化不锈钢材质
- 无密封件设计，各连接部位均为焊接工艺
- 电机内部可全部冲洗
技术参数
| 系列 | H01不锈钢直线导轨 |
| 最大行程 | 58-510 mm |
| 峰值力 | 210-477 N |
| 标称推力 | 36-240 N |
| 最大速度 | 4.7 m/s |

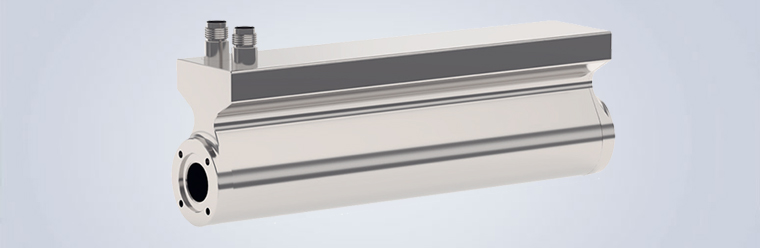

SSCH 直线旋转电机
SSCH 型电机将成熟可靠的直线力矩电机技术，集成于不锈钢外壳之中。凭借此设计，该系列电机的防护等级最高可达 IP69s，可耐受CIP和SIP等在位清洗工艺处理。该款直线旋转电机兼具旋转与直线双重运动模式，成为食品、制药及医疗行业自动化系统中的核心部件。
产品型号
PR01-52 SSCH
- 电机外壳及直线旋转轴均采用不锈钢材质
- 内置 MagSpring 负载补偿装置
- 配备空心轴，用作真空及压缩空气通路
- 直线与旋转运动独立可控
PR02-52 SSCH
- 高耐化学腐蚀性能
- 可选配内置 MagSpring 负载补偿装置（支持推或拉双向补偿）
- 直线与旋转运动独立可控
技术参数
| 系列 | PR01-52 SSCH | PR02-52 SSCH |
| 最大行程 | 110 mm | 100 mm |
| 峰值力 | 255 N | 255 N |
| 最大力矩 | 2.2 Nm | 2.2 Nm |
| IP防护等级 | IP69S | IP69S |

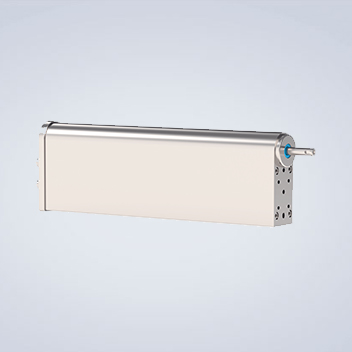

不锈钢电机
带集成伺服驱动器
- 专为制药、食品行业等空间受限的应用场景设计
- 连接结构全焊接
- 全密封防护设计（防护等级 IP69K）
- 专用定制连接器
- 支持Fieldbus总线控制
P01-48 EX 防爆系列
在存在爆炸性气体、蒸气-空气混合物或可燃性粉尘的环境中，需使用专用电机。ATEX 防爆电机便是针对这类特殊工况而设计，该类电机已通过认证，可用于1区/2 区及21 区/22 区等有潜在爆风险的环境。电机定子用环氧树脂罐装密封，额外配备温度传感器持续监测电机表面温度。
典型应用领域
- 灌装作业
- 定量配料作业
适用的配料物料包括：
- 美妆产品
- 化妆品
- 含酒精液体
- 清洁剂等各类物料
适用设备与行业
- 印刷机械
- 塑料加工机械
- 化学工业
- 石油化学工业
- 制药工业
