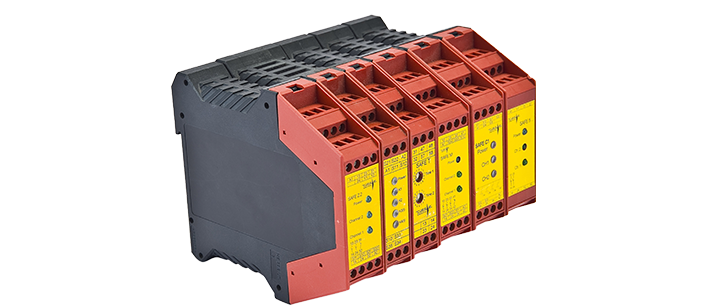

安全继电器
概述
产品严格遵循欧洲安全标准、通过TUV、UL等多种认证，针对不同安全标准的应用需求分为SAFE 4系列、SAFE L系列、SAFE Z系列、SAFE X系列等多个类别，其中SAFE 4 ECO系列是符合欧洲ECO-Design环保标准的产品。
产品特性
- 最高符合PLe（ISO13849-1）、SILCL3（EN62061）等多种安全标准
- SAFE4eco系列符合欧洲Eco-Design环保设计标准
- 具有多组常开和常闭触点，满足客户的多种回路控制要求
- 产品功能齐全，符合客户的多种功能安全需求
- 小型化设计，最小产品宽度仅有22.5mm
应用行业
-
工程机械
-
机床制造
-
塑胶机械
-
汽车制造
-
包装机械
技术参数
| 电压范围 | SAFE 1/1. 1/SAFE 2/2. 1/2. 2/SAFE S.6/SAFE 4/4. 1/SAFE M/M.1 RS-NAGV/SAFE L.2/SAFE Z/SAFE IRZ.2 RS-NAGU. 1/RS-NAGU.2f |
0, 9 to 1,1 UB |
| RS-NAGMP/MP. 1/RS-NAGAO SAFE 5/5. 1/SAFE Z. 2 SAFE X4/4. 1/RS-NAGX5 |
0, 85 to 1, 1 UB | |
| SAFE 4/4. 1eco/SAFE 4. 2eco/SAFE 4. 3eco | 0, 85 bis 1, 2 UB | |
| SAFE C1, CL, CM, CZ, SAFE FLEX, FLEX T, SAFE SM | 0, 8 to 1, 25 UB | |
| SAFE TU/TA/TN/TR/TON | DC: 0, 8 to 1, 25 UB AC: 0, 8 to 1, 1 UB |
|
| 绝缘和漏电保护路径 | DIN EN 50178, DIN VDE 0160 2级, 过电压等级3/300V | |
| 最大开关电流 | RS-NAGMP/MP. 1: | 8 A, 250 VAC, cosφ=1; 8 A, 24 VDC, τ=0 |
| SAFE IRZ. 2, SAFE 1/1. 1/4/4. 1/M/M. 1 SAFE 4eco/4. 1eco/4. 2eco/4. 3eco |
5 A, 250 VAC, cosφ=1; 5 A, 24 VDC, τ=0 |
|
| RS-NAGV | 4 A, 250 VAC, cosφ=1; 4 A, 24 VDC, τ=0 |
|
| RS-NAGU. 2f | 1,5 A, 24 VAC/DC | |
| RS-NAGU. 1 | 1,5 A, 24 VDC (1 Kontakt), τ=0 | |
| SAFE C1, SAFE CL, SAFE CM, SAFE CZ: | 1,8 A, 24 VDC | |
| 其他 | 6 A, 250 VAC, cosφ=1; 6 A, 24 VDC, τ=0 |
|
| 防护等级 | 内部空间: | IP 54 |
| 外壳: | IP 40 | |
| 接线端子: | IP 20 | |
| 机械寿命 | 10⁷次 | |
| 电子寿命 | 10⁵次 | |
| 安装 | DIN rail DIN 46 277 (35mm) | |
