安全触边
概述

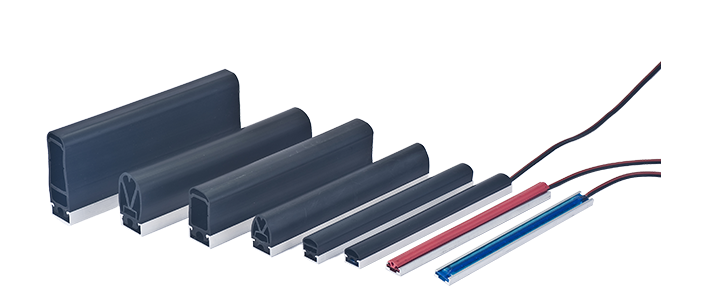

SF 系列安全触边采用压力开关方案，提供多种接触橡胶材料、电缆线及触边长度供选择，另有可耐复杂环境如潮湿、盐雾等产品。
SF 系列安全触边在配合 SAFE M 型安全继电器采用双通道连接使用可以达到符合ENISO13849-1的PLd(等同于 EN954-1 标准中的 Cat3)等级安全防护。
安全触边采用自粘式安装，可实现与附SF带金属型材或其他安装位置的金属、塑料材质的紧密结合。客户还可以按照现场的实际要求进行定制化安装。
特征
- 多种压力开关供选择
- 轻触即可反应
- 多种参数供可客户定制
- 失效安全保证
- 多开关串联
- 操作角度超过 45°
- 多种连接方式可以实现安全及非安全应用
- 标配 PVC 出线。出线电缆类型可选
行业应用
-
可移动机械紧急停车
-
输送机控制
-
工业门控系统
-
旋转门、推拉门等门控系统
-
进出库报警系统
-
游泳竞赛到岸计时
产品选型
安全触边通常用于工业环境，用来对运动中的人或设备进行保护。通常选择不同的压力类型及大小，开关行程，长度，安装条件等参数对安全触边进行选型，以适用于不同的应用环境。
- 释放状态：触边工作的初始状态，压力开关处于 NO 常开状态；
- 预压状态：触边缓冲橡胶受压，压力开关处于 NO 常开状态；
- 激活状态：缓冲橡胶形变后压力开关受力，压力开关处于 NC 常闭状态；
- 过压状态：缓冲橡胶继续受力，压力开关处于 NC 常闭状态。
安全触边的压力开关选择，需要满足下面三个条件:
- 实际工作压力大于保护橡胶形变力；
- 保护橡胶形变后该压力须继续作用于压力开关；
- 压力行程大于等于橡胶形变及开关行程之和。
以上三个条件取决于压力开关外的保护橡胶外形及保护橡胶内压力开关的型号及安装位置。

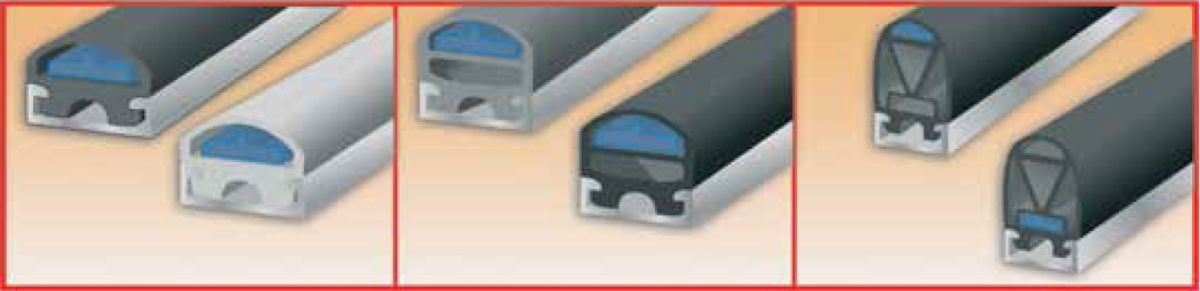

| 保护橡胶类型 | 形变 | 激活 | 超行程 |
| 矮型 | 无 | 立即 | 很小 |
| 中型 | 小 | 形变后 | 小 |
| 高型 T | 很小 | 立即 | 大 |
| 高型 B | 大 | 形变后 | 大 |
备注：
高型 T：保护橡胶高且压力开关安装于保护橡胶顶部
高型 B：保护橡胶高且压力开关安装于保护橡胶底部

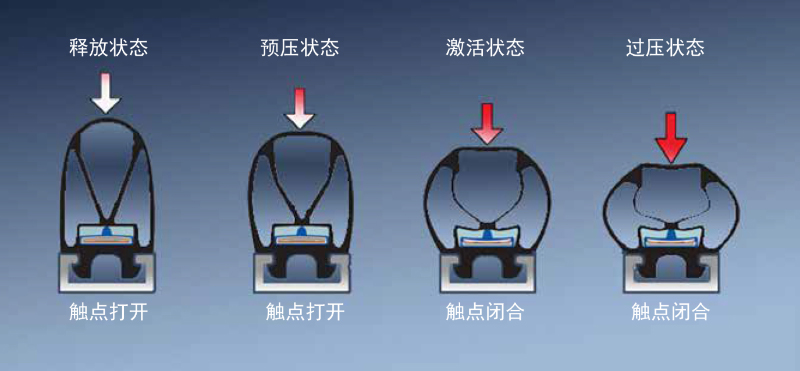

工作状态说明：
- 释放状态：触边工作的初始状态，压力开关处于 NO 常开状态；
- 预压状态：触边缓冲橡胶受压，压力开关处于 NO 常开状态；
- 激活状态：缓冲橡胶形变后压力开关受力，压力开关处于 NC 常闭状态；
- 过压状态：缓冲橡胶继续受力，压力开关处于 NC 常闭状态。
安装说明
直转角

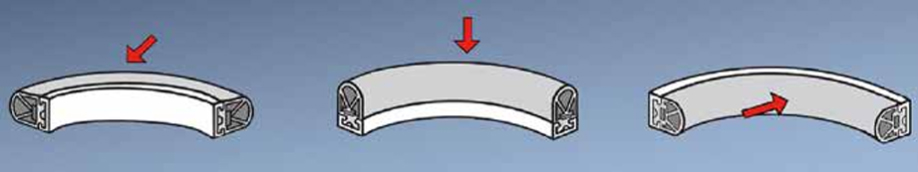

曲转角
可提供定制化特殊角度安装服务:
客户可提供相应安装角度图纸，我公司提供特殊角度安装用型材，需要另加部分费用，具体请联络您身边的销售代表。
