管式直线电机
概述
直线电机的设计使其成为机械工程领域的标准元件，常被用于替代气动器件和机械凸轮盘。其应用范围广泛，涵盖快速定位、同步取放作业的升降与推送动作，从而完成龙门码垛机器人的操作等动作场景。
特性
-
高动态响应
-
编辑参数可自由定位
-
过程变量可控
-
即插即用
-
适配工业 4.0
-
过载保护
-
高精度
-
长寿命

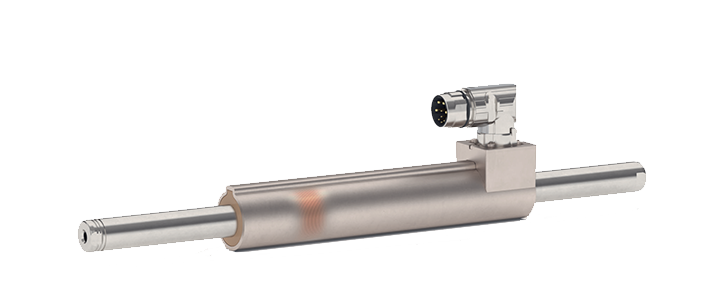

P01 系列
P01 系列紧凑型低压驱动电机应用范围广泛，可在中低负载区间执行动态定位指令。
该系列与短型电机及 P02 型电机共包含 8 种规格，其滑杆长度可选，行程范围从数毫米到最大 1830 mm，峰值推力最高可达 1024 N且能轻松实现该性能。
产品型号

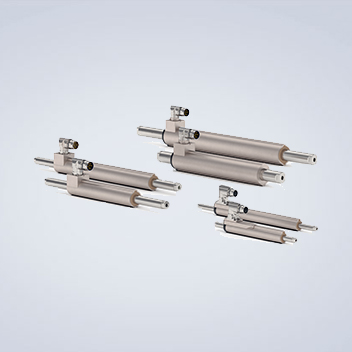

P01 电机 通用型
- 适用于广泛场景的通用型设计
- 高动态响应电机
- 可选电缆出线或可旋转IP67连接器

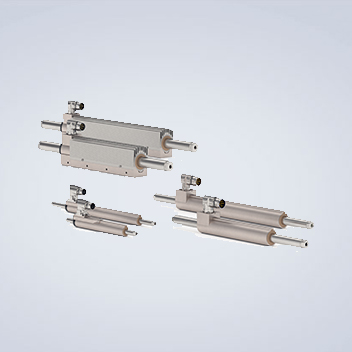

P02 电机 高性能
- 用于增强推力和操作温度的特强磁路
- 高功率密度电机
- 增强型持续推力和加速度
- 选配直接集成式安装法兰

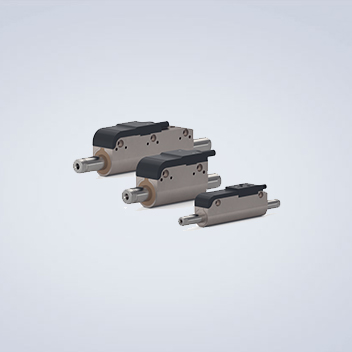

短型电机 紧凑型
- 紧凑型设计
- 用于安装空间有限的位置
- 集成安装法兰
- 可选3种电缆出线方向（尾部/左边/右边）
技术参数
| 系列 | P01 电机 通用型 | P02 电机 高性能 | 短型电机 紧凑型 |
| 最大行程 | 1830 mm | 1860 mm | |
| 最大推力 | 44-1024 N | 29-255 N | |
| 标称推力 | 11-354 N | 11-409 N | 11-68 N |
| 最大速度 | 6.9 m/s | 8.2 m/s | |
| 可重复精度 | 0.05/0.01 mm | ||
| 定子长度 | 162-409 mm | 90/105/150 mm | |

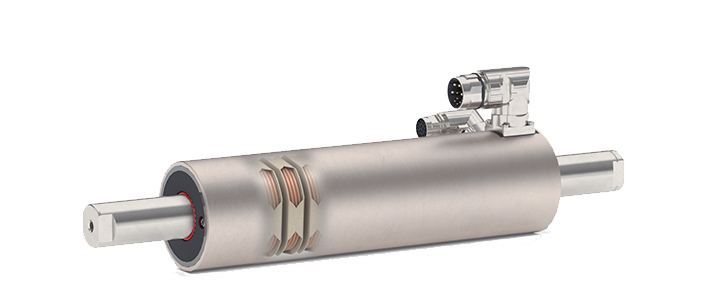

P10 系列
P10 系列是 LinMot 功率最强的电机产品，包含两个采用三相技术的电机系列。该系列电机通过可直接市电供电的伺服驱动器进行控制。其集成的位置传感器可输出市面上标准的编码器信号，这意味着此系列电机也能非常便捷地与其他制造商的驱动器配合使用。
产品型号

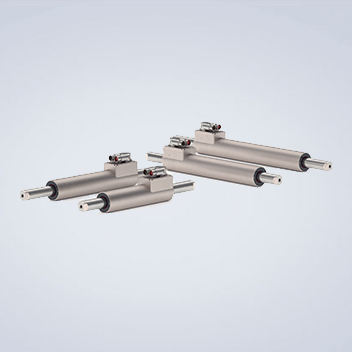

P10-54 动力装置
- 230VAC 和 3x400VAC技术
- 动力和编码器可旋转Push-Pull双电缆接头
- 1件加紧法兰
- 可用第三方标准伺服驱动器控制

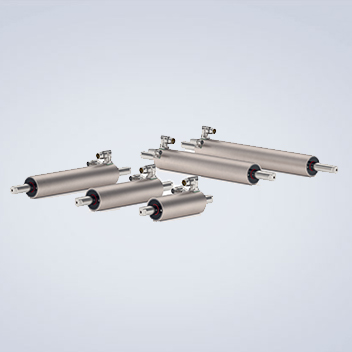

P10-70 大功率
- 3x400 VAC技术
- 极高的加速度
- 单独的传感器线缆和电源线缆接头
- 可用第三方标准伺服驱动器控制
技术参数
| 系列 | P10-54 动力装置 | P10-70 大功率 |
| 最大行程 | 2240 mm | 1770 mm |
| 最大推力 | 892 N | 557-2720 N |
| 标称推力 | 278 N | 68-914 N |
| 最大速度 | 11.1 m/s | 7.4 m/s |
| 可重复精度 | 0.01 mm | 0.05/0.01 mm |
| 定子长度 | 222-402 mm | 180-500 mm |
