拉绳位移传感器
概述
拉绳位移传感器主要用于直线运动物体的测量，传感器的测量线缆跟随被测物体移动，输出一个成比例的信号。通过采集和分许此信号，我们可以计算被测物体的速度、位置等。
应用行业
-
工程机械
-
造纸机械
-
纺织机械
-
印刷机械
-
建筑机械

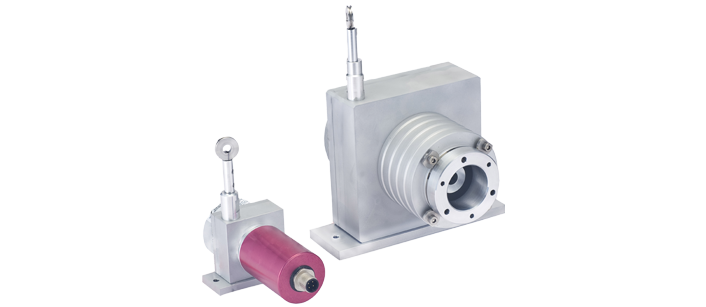

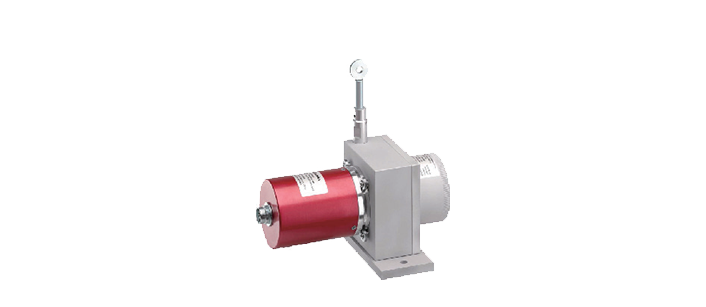

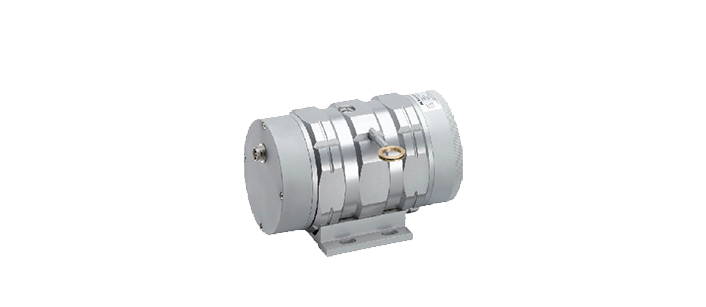

拉绳位移传感器

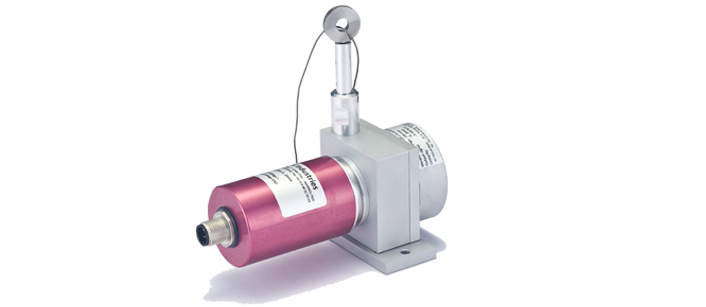

| CD50 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-1250mm | 0-1250mm | 从CD60开始 |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
推挽-RS422兼容 | / | |
| 线性精度 | ±0.25% f.s. (50≤MR≤500mm标准) ±0.15% f.s. (500 ±0.1% f.s. (500 ±0.05% f.s. |
±0.01% f.s. （可选） / |

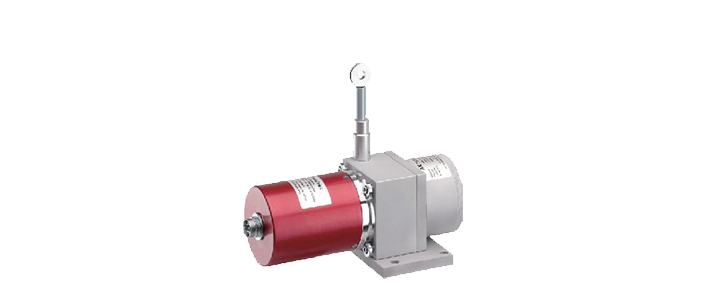

| |
| 防护等级 | IP64 / IP67 （可选） | IP65 / IP67 （可选） | / | |
| CD60 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-1500mm | 0-1500mm | 0-1500mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
推挽-RS422兼容 | SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|
| 防护等级 | IP54 / IP67 （可选） | IP65 / IP67 （可选） | IP64 | |
| CD80 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-2000mm | 0-2000mm | 0-2500mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
推挽-RS422兼容 | SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|

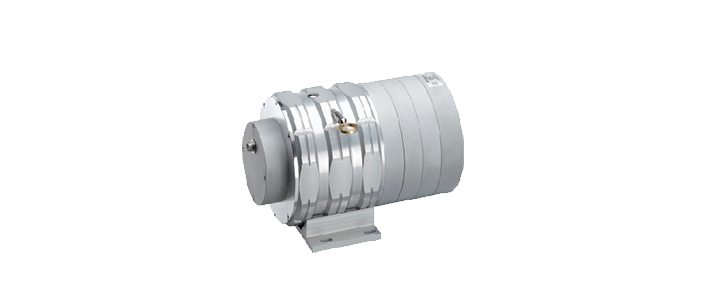

| 防护等级 | IP54 / IP67 （可选） | IP65 / IP67 （可选） | IP64 | |
| CD120 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-3000mm | 0-3000mm | 0-3500mm |
| 输出 | 0-10V 0-5V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） 4-20mA （四线） 0-20mA （四线） |
推挽-RS422兼容 | SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|

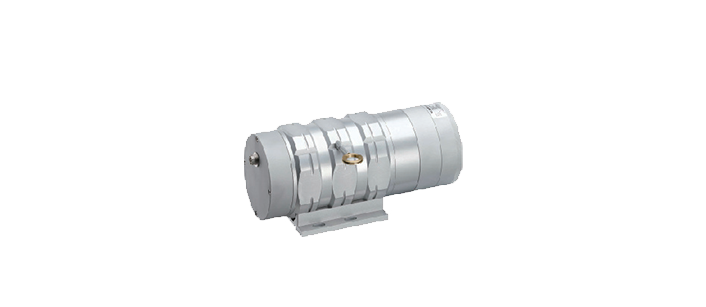

| 防护等级 | IP65 / IP67 （可选） | IP65 / IP67 （可选） | IP64 | |
| CD150 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-6000mm | 0-6000mm | 0-6000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|

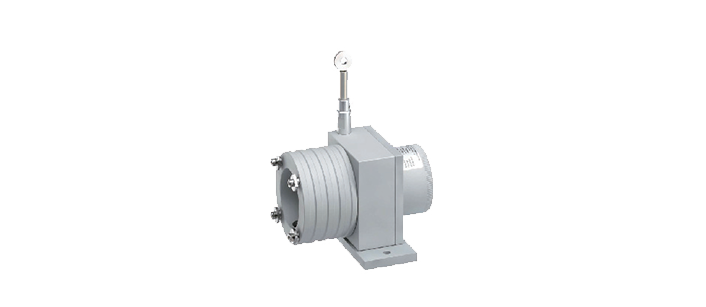

| 防护等级 | IP54 / IP67 （可选） | IP65 | IP64 | |
| CDS1210 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-10000mm | 0-10000mm | 0-10000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|

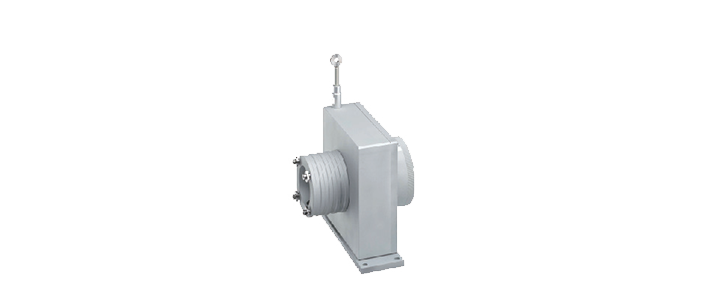

| 防护等级 | IP65 / IP67 （可选） | IP65 | IP64 | |
| CDS1215 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-15000mm | 0-15000mm | 0-15000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|
| 防护等级 | IP65 / IP67 （可选） | IP65 | IP64 | |
| CDS1820 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-20000mm | 0-20000mm | 0-20000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|
| 防护等级 | IP65 / IP67 （可选） | IP65 | IP64 | |
| CDS1830 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-30000mm | 0-30000mm | 0-30000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|
| 防护等级 | IP65 / IP67 （可选） | IP65 | IP64 | |
| CDS1840 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-40000mm | 0-40000mm | 0-40000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|
| 防护等级 | IP65 / IP67 （可选） | IP65 | IP64 | |
| CDS1850 | 模拟量 | 增量 | 绝对值 | |
 |
测量范围MR | 0-50000mm | 0-50000mm | 0-50000mm |
| 输出 | 0-10V 4-20mA （两线） 4-20mA （三线） 0-20mA （三线） |
5V RS422 5-24V推挽 5-30V推挽 11-30V推挽 |
SSI Profibus CANopen DeviceNet |
|
| 线性精度 | ±0.15% f.s. ±0.1% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
±0.05% f.s. ±0.01% f.s. （可选） |
|
| 防护等级 | IP65 / IP67 （可选） | IP65 | IP64 | |

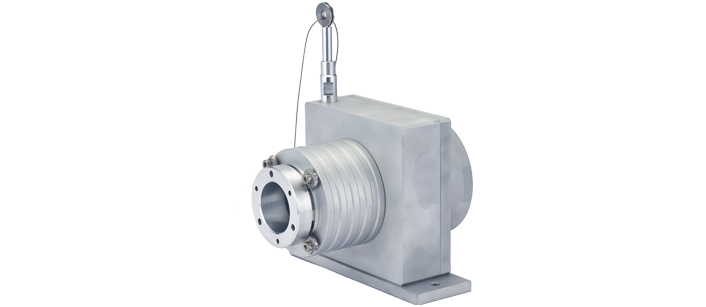

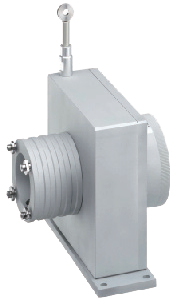

拉绳盒机构
| CD80-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-2500mm | 外壳-铝，测量线缆-316L不锈钢 | 200mm/turn 204.8mm/turn |
±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CD120-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-3500mm | 外壳-铝，测量线缆-316L不锈钢 | 300mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CD150-MEC 图第6页18 |
测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-6000mm | 外壳-铝，测量线缆-316L不锈钢 | 409.6mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1210-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-10000mm | 外壳-铝，测量线缆-316L不锈钢 | 300mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1215-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-15000mm | 外壳-铝，测量线缆-316L不锈钢 | 300mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1215X-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-15000mm | 外壳-303不锈钢，测量线缆-316L不锈钢 | 300mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1820-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-20000mm | 外壳-铝，测量线缆-316L不锈钢 | 500mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1830-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-30000mm | 外壳-铝，测量线缆-316L不锈钢 | 500mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1840-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-40000mm | 外壳-铝，测量线缆-316L不锈钢 | 500mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
| CDS1850-MEC | 测量范围 | 材质 | 测量轮毂周长 | 线性精度 | 适配编码器 |
 |
0-50000mm | 外壳-铝，测量线缆-316L不锈钢 | 500mm/turn | ±0.05% f.s. ±0.01% f.s. （可选） |
法兰直径58mm，轴径6/10mm 法兰直径90mm，轴径12mm |
