LVDT式
概述

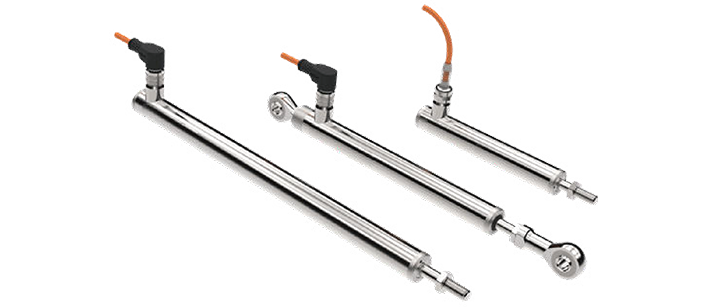

直线位移传感器(LVDT)是专为严苛工业环境设计传感器，可耐受高温高压、大加速度，以及高循环寿命测量工况。
传感器以紧凑尺寸实现卓越可靠性与精度，适用于工业及实验室场景。
量程覆盖2至200毫米，提供机械结构、防护等级、温度范围、线性度等多维度配置选项，确保为各类应用提供最佳测量方案。
应用行业
-
纺织机械
-
医疗设备
-
新能源
-
冶金
-
食品饮料
-
3C 生产
特征
- 高精度与线性度
- 多种配置选项

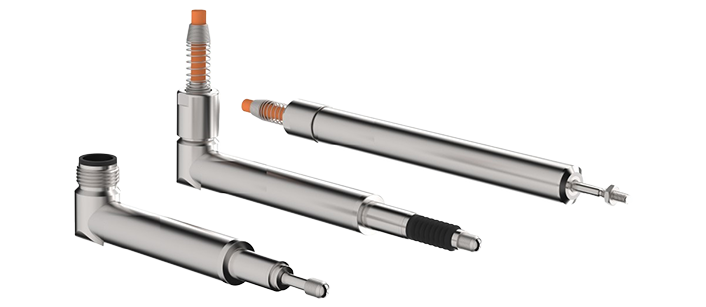

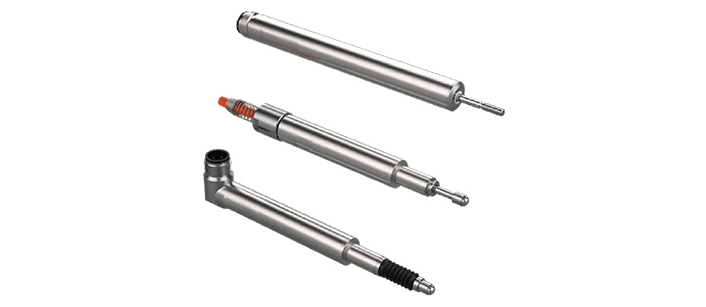

- 导向/非导向推杆结构，弹簧加载版本
- 线性度最高达0.10%
- 量程范围2...200毫米
技术参数
| 测量行程FS [mm] | 0.2 | 0.5 | 0.1 | 0.25 | 0.5 | 0.1 | 0.2 |
| 线性度[% of FS] | 0.30%（0.20%可选，0.10%特定型号） | ||||||
| 类型 | 弹簧加载（最长到100mm），自由铁芯，导向推杆/非导向推杆 | ||||||
| 防护等级 | IP67，IP68可选 | ||||||
| 振动 | 10g，根据DIN IEC68T2-6 | ||||||
| 冲击 | 200g/2 ms，根据DIN IEC68T2-27 | ||||||
| 供电电压 | 3 Vₑₚ/3 kHz | ||||||
| 供电频率 | 2..10 kHz | ||||||
| 温度范围 | -40..+120℃（H选项:150℃，200℃，按需） | ||||||
| 安装方式 | φ8 mm h6 夹持直径或 φ12 mm | ||||||
| 外壳材料 | 镀镍钢或不锈钢 | ||||||
| 连接方式 | 电缆直出或带锁紧螺母的M12接头 | ||||||
| 标准TPE电缆 | φ4.5mm， 0.14mm²， 无卤素，适用于拖链 | ||||||
| PTFE电缆（H选项） | φ4.8mm， 0.24mm²， 耐温200℃，符合UL 2895标准 | ||||||
| 最大电缆长度 | 传感器与电子模块间100米 | ||||||
| 弹簧加载版本（最长100 mm） | |||||||
| 弹力（处于中间位置）[N] | 0.9 | 0.9 | 0.9 | 0.95 | 0.95 | 1.5 | - |
| 1毫米振幅下最大振动频率[Hz] | 55 | 50 | 50 | 35 | 20 | 15 | - |
| 使用寿命 | >1000万次循环 | ||||||
| 自由铁芯/推杆/导向推杆版本 | |||||||
| 铁芯/推杆最大加速度 | 100g | ||||||
| 使用寿命 | 无限 | ||||||
| 重量（不含电缆）[g] | 36 | 42 | 47 | 59 | 85 | 136 | 238 |
放大器参数
| 电子模块参数 | EMA2 |
| 输出信号 | 0...20 mA，4...20 mA（负载 <300 Ohm）； 0...5 V，± 5 V； 0...10 V，± 10 V |
| 输出保护 | 输出阻抗 150 Ohm |
| 供电电压 | 9...36 VDC |
| 工作电流 | 70 mA /24 VDC，130 mA / 12 VDC |
| 传感器供电 | 标准: 3V/3.3 kHz |
| 设置（默认设置） | 频率，幅度，输出信号 |
| 分辨率 | 16 bit |
| 信号处理 | 微处理器数字化 |
| 信号调整 | V提供SET键或软件设置 |
| 截止频率 | 标准300 Hz |
| 传感器线性化 | 是，可选 |
| 绝缘强度 | > 500 VDC |
| 反极性保护 | 是 |
| 过电压保护 | 输出: 16伏双极钳位二极管 / 持续过压可达24V； 输入: 双极性抑制二极管 36伏 / 自恢复保险丝0.5A； 传感器侧: 12 V |
| 开关输出 | 开路漏极高达60V，最大115 mA |
| 警告输出 | 开路漏极高达60V，最大115 mA |
| 电缆断线检测 | 是 |
| 工作温度 | -40...+85 °C |
| 存储温度 | -40...+85 °C |
| EMC | EN IEC 61326-1:2021 |
| IP保护 | IP40 |
| 安装 | 符合DIN EN 60715的35毫米DIN导轨 |
| 尺寸 | 77 x 75 x 26 mm |
