金属单双张传感器
传感器最小尺寸: M8
单双张检测传感器用于金属板材加工设备的自动分张 / 送料过程监测, 避免损坏送料机构、模具及刀具等部件。
应用行业
-
汽车生产
-
金属加工
-
电池制造
-
PCB制造
-
制药行业
产品系列

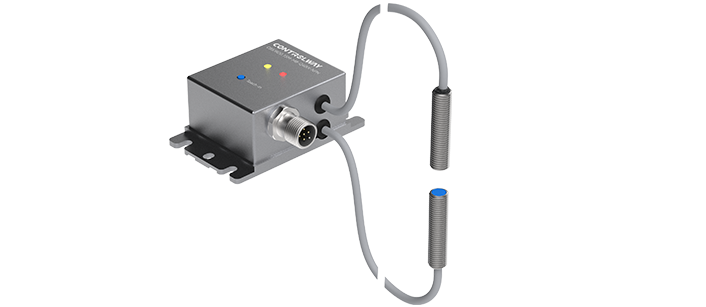

双边非接触式
检测金属板材材料: 铁(铁磁性)
厚度测量范围(单张): 0.10-0.20 mm
发射器/接收器安装间距: 0~10 mm
双边非接触式
检测金属板材材料:
铁(铁磁性) / 铝(非铁磁性) / 铜(非铁磁性) / 不锈钢(非铁磁性)
厚度测量范围(单张): 0.5~3 mm
发射器/接收器安装间距: 15~60 mm
单边接触式
检测金属板材材料: 铝(非铁磁性)
厚度测量范围: 0~0.35 mm

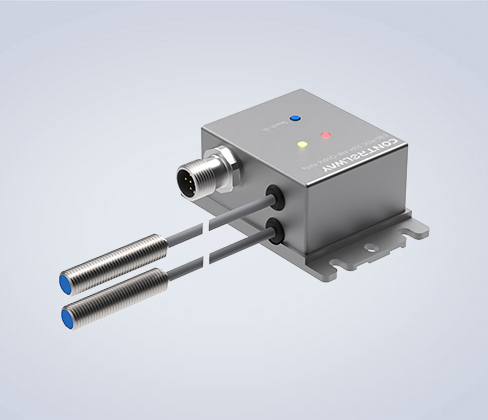

M8 双边非接触式

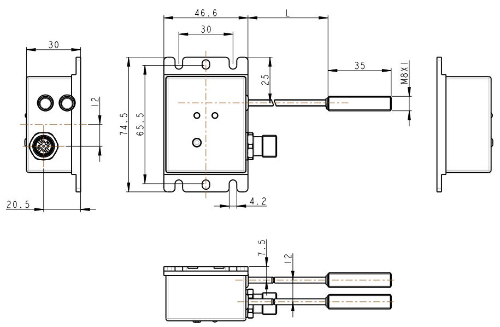

| 尺寸图 |  |
|
| 安装方式 | 双边非接触式 | |
| 检测金属板的材质 | 铁 (铁磁性) | |
| 测厚范围 (单张) | 0.15mm | |
| 安装间距 | 10mm | |
| 供电电压 | 24 V DC ± 10% | |
| 输出信号 | NPN | |
| 输出电流 | ≤200mA | |
| 响应时间 | 50ms | |
| 调试方式 | Teach-in | |
| 指示功能 | LED | |
| 短路保护 | 内置 | |
| 反极性保护 | 内置 | |
| 电气连接 | M12连接器 (5 pin) | |
|
|
pin 1 | +24VDC |
| pin 2 | OUT 1 | |
| pin 3 | GRD- | |
| pin4 | OUT2 | |
| pin5 | Teach-in | |
| 工作温度范围 | -25...70°C | |
| 防护等级 | IP67 | |
| 型号 | CBS/RD0.15M-M8-Q40IX-NPN | |

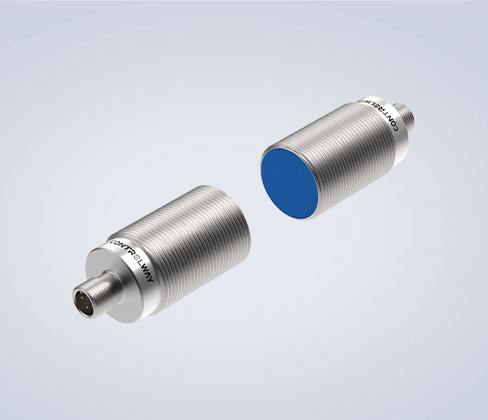

M30 双边非接触式

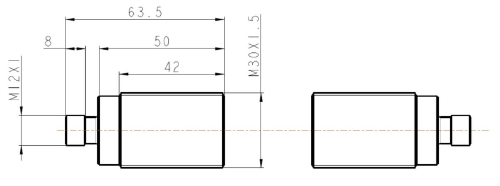

| 尺寸图 |  |
|||||||
| 安装方式 | 双边非接触式 | 双边非接触式 | ||||||
| 检测金属板的材质 | 测厚范围 (单张) | 安装间距 | 测厚范围 (单张) | 安装间距 | ||||
| 铝 (非铁磁性) | 0.5~3.0 mm | 35 (20~45) mm | 0.5~3.0 mm | 35 (20~45) mm | ||||
| 铜 (非铁磁性) | 1.0~3.0 mm | 35 (20~50) mm | 1.0~3.0 mm | 35 (20~50) mm | ||||
| 不锈钢 (非铁磁性) | 1.0~3.0 mm | 35 (20~60) mm | 1.0~3.0 mm | 35 (20~60) mm | ||||
| 铁 (铁磁性) | 0.5~0.8 mm | 15 (15~20) mm | 0.5~0.8 mm | 15 (15~20) mm | ||||
| 供电电压 | 24 V DC ± 10% | 24 V DC ± 10% | ||||||
| 输出信号 | — | PNP | — | NPN | ||||
| 输出电流 | ≤200mA | ≤200mA | ||||||
| 响应时间 | 50ms | 50ms | ||||||
| 调试方式 | Teach-in | Teach-in | ||||||
| 指示功能 | LED | LED | ||||||
| 短路保护 | 内置 | 内置 | ||||||
| 反极性保护 | 内置 | 内置 | ||||||
| 电气连接 | M12连接器 (4 pin) | M12连接器 (5 pin) | M12连接器 (4 pin) | M12连接器 (5 pin) | ||||
 |
pin 1 | +24VDC | pin 1 | +24VDC | pin 1 | +24VDC | pin 1 | +24VDC |
| pin 2 | N.C. | pin 2 | OUT 1 | pin 2 | N.C. | pin 2 | OUT1 | |
| pin 3 | GRD- | pin 3 | GRD- | pin 3 | GRD- | pin 3 | GRD- | |
| pin 4 | N.C. | pin 4 | OUT2 | pin4 | N.C. | pin 4 | OUT2 | |
| pin 5 | Teach-in | pin 5 | Teach-in | |||||
| 工作温度范围 | -25...70°C | -25...70°C | ||||||
| 防护等级 | IP67 | IP67 | ||||||
| 型号 | 发射器 | 接收器 | 发射器 | 接收器 | ||||
| CBS30A | CBRD3.0A-IX | CBS30A | CBRD3.0A-IX-NPN | |||||

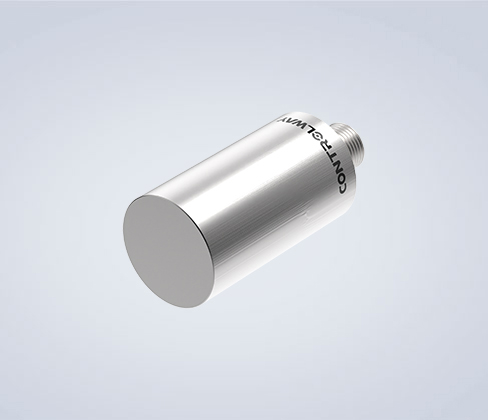

模拟量 单边接触式

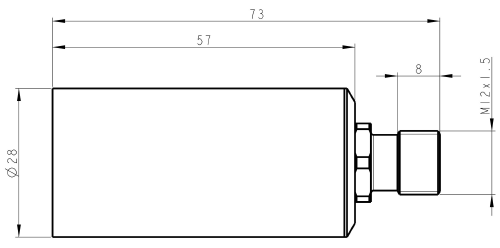

| 尺寸图 |  |
|
| 安装方式 | 单边接触式 | |
| 检测金属板的材质 | 铝 (非铁磁性) | |
| 测厚范围 (单张) | 0 ... 0.35 mm | |
| 供电电压 | 24 V DC ± 10% | |
| 输出信号 | 0-10 V | |
| 短路保护 | 内置 | |
| 反极性保护 | 内置 | |
| 电气连接 | M12连接器 (4 pin) | |
 |
pin 1 | +24VDC |
| pin 2 | N.C. | |
| pin 3 | GRD- | |
| pin 4 | OUT | |
| 工作温度范围 | -25...70°C | |
| 防护等级 | IP67 | |
| 型号 | CBA0.3AIX | |
