激光测距传感器
-
最长检测距离
-
可耐最低温度
应用行业
-
汽车制造
-
新能源
-
工厂自动化
-
物流
-
3C 电子

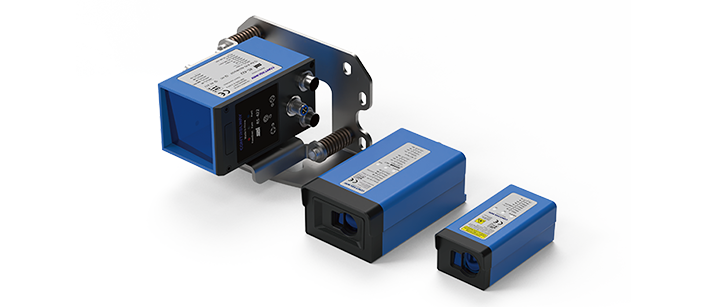

产品系列

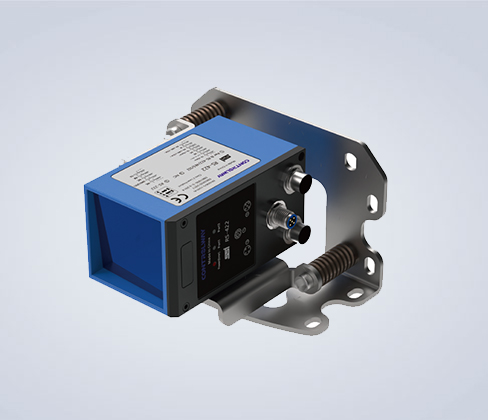

长距离系列（100m/200m/300m）
- 可见红光激光，便于对准与调试；
- 支持最高10米/秒的测量速度；
- 支持PROFINET、SSI、MODBUS RTU及RS422接口；
- 飞行时间（TOF）原理确保测量精度高、频率高、稳定性强。

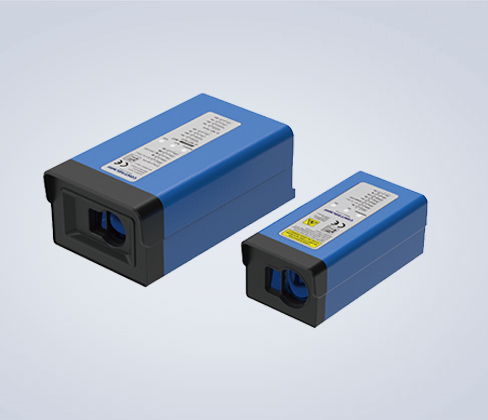

中距离系列（30m/50m/100m）
- 相位测量原理，测量精度高；
- 可见红光激光，便于对准与调试；
- 两路开关量输出支持定制；
- MODBUS RTU、RS422及模拟量接口。

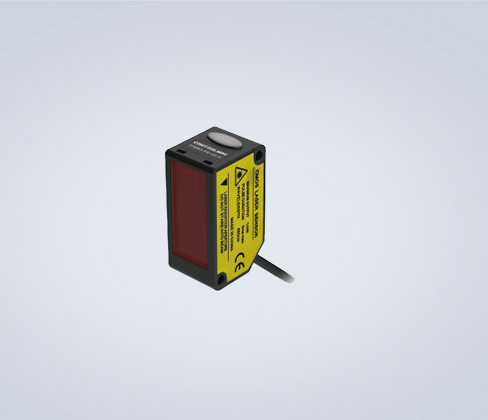

短距离系列（25mm-600mm）
- 体积小巧、光斑小、精度高
- 开关量 + 模拟量双输出
- 功能丰富、检测模式多样
- 顶部配备大尺寸输出指示灯
- 白色数码管显示距离值，清晰醒目
- 薄膜按键，操作便捷
- 铝合金外壳，坚固耐用
长距离系列

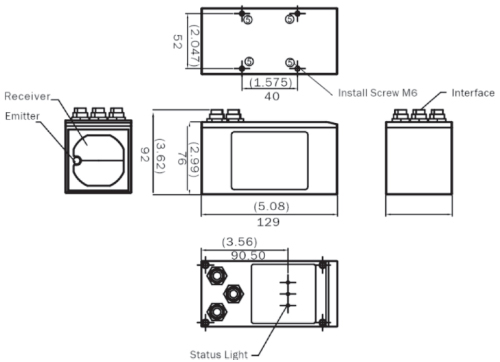

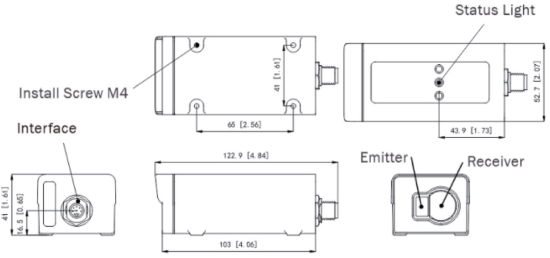

| 尺寸 |  |
||
| 测量范围 | 0.2-100m, on "diamond grade" reflective tape | ||
| 分辨率 | 0.1mm | ||
| 重复精度 | 0.3mm | ||
| 测量精度 | ±2mm | ||
| 光源 | Red laser, Class 2 | ||
| 供电电压 | DC 18V...30V | ||
| 防护等级 | IP65 | ||
| 外壳材质 | Metal (Aluminum die cast) | ||
| 窗口材质 | Plastic (PMMA) | ||
| 工作温度 | -10°C ... +50°C | -40°C ... +50°C | |
| 接口 | 频率 | 型号 | |
| RS422 | 200Hz | ZRS100-B-MD | ZRS100-B-MDL |
| MODBUS RTU | 200Hz | ZRS100-C-MD | ZRS100-C-MDL |
| SSI | 400Hz | ZRS100-S-MD | ZRS100-S-MDL |
| PROFINET | 400Hz | ZRS100-PN-MD | ZRS100-PN-MDL |
| 尺寸 |  |
||||
| 测量范围 | 0.2-200m, on "diamond grade" reflective tape | 0.2-300m, on "diamond grade" reflective tape | |||
| 分辨率 | 0.1mm | ||||
| 重复精度 | 0.3mm | ||||
| 测量精度 | ±2mm | ±2mm (≤ 200m) ±3mm (> 200m) |
|||
| 光源 | Red laser, Class 2 | ||||
| 供电电压 | DC 18V...30V | ||||
| 防护等级 | IP65 | ||||
| 外壳材质 | Metal (Aluminum die cast) | ||||
| 窗口材质 | Plastic (PMMA) | ||||
| 工作温度 | -10°C ... +50°C | -40°C ... +50°C | -10°C ... +50°C | -40°C ... +50°C | |
| 接口 | 频率 | 型号 | |||
| RS422 | 200Hz | ZRS200-B-MD | ZRS200-B-MDL | ZRS300-B-MD | ZRS300-B-MDL |
| MODBUS RTU | 200Hz | ZRS200-C-MD | ZRS200-C-MDL | ZRS300-C-MD | ZRS300-C-MDL |
| SSI | 400Hz | ZRS200-S-MD | ZRS200-S-MDL | ZRS300-S-MD | ZRS300-S-MDL |
| PROFINET | 400Hz | ZRS200-PN-MD | ZRS200-PN-MDL | ZRS300-PN-MD | ZRS300-PN-MDL |
中距离系列

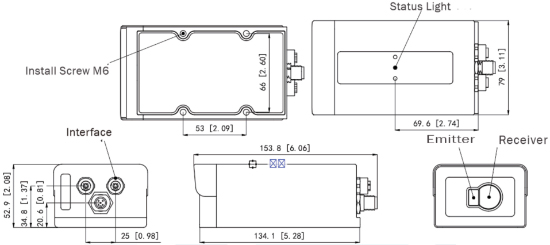

| 尺寸 |  |
|
| 测量范围 | 0.05-100m | |
| 分辨率 | 0.1mm | |
| 重复精度 | 0.3mm | |
| 测量精度 | ±1mm (≤ 20m, 1Hz) ±2mm (≤ 50m, 1Hz) ±3mm (> 50m, 1Hz) |
|
| 频率 | 1-30Hz | |
| 光源 | Red laser, Class 2 | |
| 供电电压 | DC 18V...30V | |
| 防护等级 | IP65 | |
| 外壳材质 | Metal (Aluminum die cast) | |
| 窗口材质 | Plastic (PMMA) | |
| 工作温度 | -10°C ... +50°C | -40°C ... +50°C |
| 接口 | 型号 | |
| PROFINET | ZTS100-PN-MD | ZTS100-PN-MDL |
| 尺寸 |  |
|
| 测量范围 | 0.05-30m | |
| 分辨率 | 0.1mm | |
| 重复精度 | 0.3mm | |
| 测量精度 | ±1mm (≤ 20m, 1Hz) ±2mm (≤ 50m, 1Hz) ±3mm (> 50m, 1Hz) |
|
| 频率 | 1-30Hz | |
| 光源 | Red laser, Class 2 | |
| 供电电压 | DC 18V ...30V | |
| 防护等级 | IP65 | |
| 外壳材质 | Metal (Aluminum die cast) | |
| 窗口材质 | Plastic (PMMA) | |
| 工作温度 | -10° C...+50° C | -40° C...+50° C |
| 接口 | 型号 | |
| 0/4-20mA, 2*PNP | ZTS30-A-DDI-MD1 | ZTS30-A-DDI-MDL1 |
| RS422, 2*PNP | ZTS30-B-DD-MD1 | ZTS30-B-DD-MDL1 |
| 0/4-20mA, 2*NPN | ZTS30-A-EEI-MD1 | ZTS30-A-EEI-MDL1 |
| RS422, 2*NPN | ZTS30-B-EE-MD1 | ZTS30-B-EE-MDL1 |
| MODBUS RTU | ZTS30-C-MD1 | ZTS30-C-MDL1 |
| 尺寸 |  |
|||
| 测量范围 | 0.05-50m | 0.05-100m | ||
| 分辨率 | 0.1mm | |||
| 重复精度 | 0.3mm | |||
| 测量精度 | ±1mm (≤ 20m, 1Hz) ±2mm (≤ 50m, 1Hz) ±3mm (> 50m, 1Hz) |
|||
| 频率 | 1-30Hz | |||
| 光源 | Red laser, Class 2 | |||
| 供电电压 | DC 18V...30V | |||
| 防护等级 | IP65 | |||
| 外壳材质 | Metal (Aluminum die cast) | |||
| 窗口材质 | Plastic (PMMA) | |||
| 工作温度 | -10°C...+50°C | -40°C...+50°C | -10°C...+50°C | -40°C...+50°C |
| 接口 | 型号 | |||
| 0/4-20mA, 2*PNP | ZTS50-A-DDI-MD1 | ZTS50-A-DDI-MDL1 | ZTS100-A-DDI-MD1 | ZTS100-A-DDI-MDL1 |
| RS422, 2*PNP | ZTS50-B-DD-MD1 | ZTS50-B-DD-MDL1 | ZTS100-B-DD-MD1 | ZTS100-B-DD-MDL1 |
| 0/4-20mA, 2*NPN | ZTS50-A-EEI-MD1 | ZTS50-A-EEI-MDL1 | ZTS100-A-EEI-MD1 | ZTS100-A-EEI-MDL1 |
| RS422, 2*NPN | ZTS50-B-EE-MD1 | ZTS50-B-EE-MDL1 | ZTS100-B-EE-MD1 | ZTS100-B-EE-MDL1 |
| MODBUS RTU | ZTS50-C-MD1 | ZTS50-C-MDL1 | ZTS100-C-MD1 | ZTS100-C-MDL1 |
短距离系列

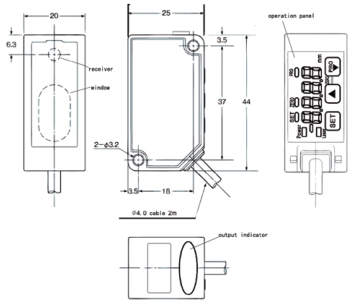

| 尺寸 |  |
||
| 测量中心距 | 30mm | 50mm | |
| 检测范围 | ±5mm | ±15mm | |
| 重复精度 | 10µm | 50µm | |
| 线性度 | ±0.2%F.S. | ±0.2%F.S. | |
| 温度特性 | 0.03%F.S./°C | ||
| 光源 | 红色半导体激光2类，最大输出：1mW，发光光束波长：655nm | ||
| 光斑直径 | 约φ50μm | 约φ100μm | |
| 供电电压 | 12V~24 VDC ±10% 脉动P-P 10% | ||
| 工作电流 | 40mA 以下(电源电压24V DC时)，60mA以下(电源电压 12V DC时) | ||
| 控制输出 | < NPN输出型 > NPN开路集电极晶体管最大流入电流：50mA 外加电压：30V DC以下(控制输出-0V之间) 剩余电压：1.5V以下(流入电流50mA以下) 漏电源：0.1mA以下 |
< PNP输出型 > PNP开路集电极晶体管最大源电流：50mA 外加电压：30V DC以下(控制输出-+V之间) 剩余电压：1.5V以下(流出电流50mA以下) 漏电源：0.1mA以下 |
|
| 输出 | 入光时ON / 非入光时ON 可切换 | ||
| 短路保护 | 配备(自动恢复型） | ||
| 模拟量输出 | 电压模拟输出（报警：+5.2V） | 输出范围： 0V-5V，输出阻抗：100Ω | |
| 电流模拟输出（报警：0mA） | 输出范围：4~20mA，负载阻抗：300Ω或更少 | ||
| 响应时间 | 1.5ms / 5ms / 10ms可切换 | ||
| 外部输入 | NPN / PNP无接点输入，有效：0V~+1.2VDC，输入阻抗：10KΩ | ||
| IP 防护等级 | IP67 (IEC) | ||
| 污染等级 | 2 | ||
| 环境温度 | -10°C~+40°C(注意不可结露、结冰)，保存时：-20°C~+60°C | ||
| 环境湿度 | 35%~85%RH、保存时：35%~85%RH | ||
| 环境光照度 | 白炽灯：受光面照明度3,000Lx以下 | ||
| 抗振性 | 频率 10–55Hz（周期 1 分钟），在 X、Y、Z 三个轴向施加双振幅 1.5 毫米（0.059 英寸）的振动，每个轴向持续测试 2 小时 | ||
| 抗冲击性 | 500 米 / 二次方秒的加速度（约 50 倍重力加速度），在 X、Y、Z轴向分别施加，每个轴向测试三次 | ||
| 使用标高 | 2,000m 以下 | ||
| 电缆 | 带0.15mmФ5 芯复合电缆2m | ||
| 材质 | 本体外壳：铝铸件，前面盖板：丙烯基 | ||
| 重量 | 约35g(不含电缆)；约85g(含电缆) | ||
| 适用规格 | 符合EMC指令 | ||
| 型号 | NPN 输出 | ZTS003-FIU-A1-H | ZT5005-FIU-A1-H |
| PNP 输出 | ZTS003-FIU-A3-H | ZT5005-FIU-A3-H | |

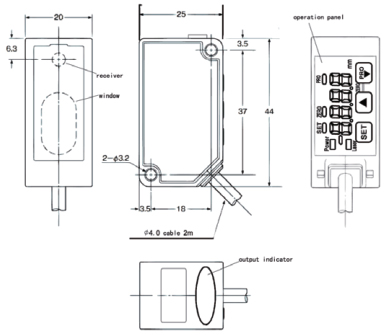

| 尺寸 |  |
|||
| 测量中心距 | 100mm | 200mm | 400mm | |
| 检测范围 | ±35mm | ±80mm | ±200mm | |
| 重复精度 | 100µm | 200µm | 400µm (测量距离 200mm-400mm) 800µm (测量距离 400mm-600mm) |
|
| 线性度 | ±0.2%F.S. | ±0.3%F.S. | ±0.2%F.S. | |
| 温度特性 | 0.03%F.S./°C | |||
| 光源 | 红色半导体激光2类，最大输出：1mW，发光光束波长：655nm | |||
| 光斑直径 | 约φ150μm | 约φ300μm | 约φ500μm | |
| 供电电压 | 12V~24 VDC ±10% 脉动P-P 10% | |||
| 工作电流 | 40mA 以下(电源电压24V DC时)，60mA以下(电源电压 12V DC时) | |||
| 控制输出 | < NPN输出型 > NPN开路集电极晶体管最大流入电流：50mA 外加电压：30V DC以下(控制输出-0V之间) 剩余电压：1.5V以下(流入电流50mA以下) 漏电源：0.1mA以下 |
< PNP输出型 > PNP开路集电极晶体管最大源电流：50mA 外加电压：30V DC以下(控制输出-+V之间) 剩余电压：1.5V以下(流出电流50mA以下) 漏电源：0.1mA以下 |
||
| 输出 | 入光时ON / 非入光时ON 可切换 | |||
| 短路保护 | 配备(自动恢复型） | |||
| 模拟量输出 | 电压模拟输出（报警：+5.2V） | 输出范围： 0V-5V，输出阻抗：100Ω | ||
| 电流模拟输出（报警：0mA） | 输出范围：4~20mA，负载阻抗：300Ω或更少 | |||
| 响应时间 | 1.5ms / 5ms / 10ms可切换 | |||
| 外部输入 | NPN / PNP无接点输入，有效：0V~+1.2VDC，输入阻抗：10KΩ | |||
| IP 防护等级 | IP67(IEC) | |||
| 污染等级 | 2 | |||
| 环境温度 | -10°C~+40°C(注意不可结露、结冰)，保存时：-20°C~+60°C | |||
| 环境湿度 | 35%~85%RH, Storage: 35%~85% RH | |||
| 环境光照度 | 白炽灯：受光面照明度3,000Lx以下 | |||
| 抗振性 | 频率 10–55Hz（周期 1 分钟），在 X、Y、Z 三个轴向施加双振幅 1.5 毫米（0.059 英寸）的振动，每个轴向持续测试 2 小时 | |||
| 抗冲击性 | 500 米 / 二次方秒的加速度（约 50 倍重力加速度），在 X、Y、Z轴向分别施加，每个轴向测试三次 | |||
| 使用标高 | 2,000m 以下 | |||
| 电缆 | 带0.15mmФ5 芯复合电缆2m | |||
| 材质 | 本体外壳：铝铸件，前面盖板：丙烯基 | |||
| 重量 | 约35g(不含电缆)；约85g(含电缆) | |||
| 适用规格 | 符合EMC指令 | |||
| 型号 | NPN 输出 | ZTS01-FIU-A1-H | ZTS02-FIU-A1-H | ZTS04-FIU-A1-H |
| PNP 输出 | ZTS01-FIU-A3-H | ZTS02-FIU-A3-H | ZTS04-FIU-A3-H | |
